氣動溫控閥、溫度控制方案簡介：
氣動溫控閥又稱分體式氣動溫度調節閥，由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，采用頂部導向型結構，閥芯為柱塞型，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。下面臺臣閥門介紹下氣動溫控閥控制方案、工作原理等信息，關于溫度控制方案的選用及介紹，也可聯系臺臣閥門，讓我們?yōu)槟?wù)。
氣動溫控閥、溫度調節閥工作原理：

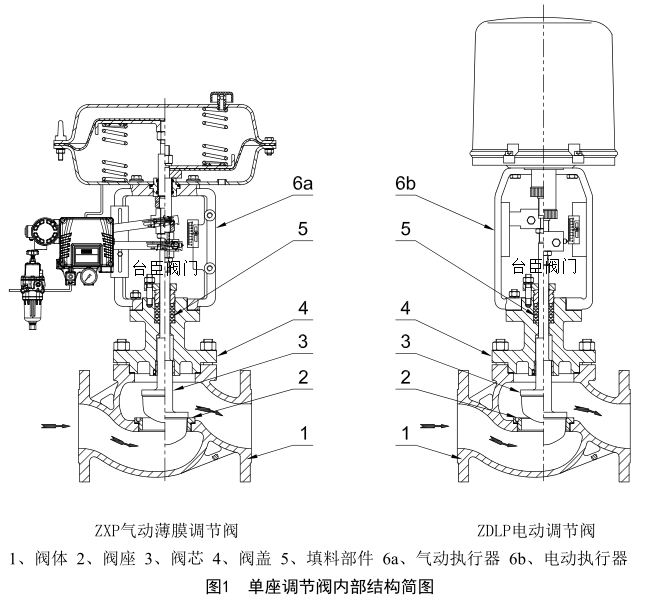

氣動溫控閥執行機構的主要作用是接受來自調節器、定位器或電動執行器等的信號壓力，產生推力使執行器輸出軸動作，從而使得閥門到達預定的位置。氣動溫度調節閥工作原理是通過執行機構輸出軸的動作從而實現閥桿(閥芯)的上升或下降位移，從而使得閥門的節流面積【閥座（2）與閥芯（3）之間的開啟面積】得以改變來實現對流體介質的壓力、流量、溫度等參數的控制。

ZXP分體式氣動溫控閥（溫度調節閥）采用氣動薄膜單座調節閥（或防爆型氣動薄膜調節閥）+調節儀及PT-100溫度傳感器等附件組成，具有高控制精度（可達到±0.2%的控制精度），調節性能及控制精度遠超過常規型自力式溫度調節閥，選用氣動溫度調節閥還可遠程控制，附件可全部選用防爆BT4以上級別，保證在化工防爆區域安全可靠的運行，填補自力式電控溫度調節閥執行器沒有防爆的空缺。
氣動溫控閥的特點是采用自反饋系統，PT-100傳感器（3）通過采集被調介質自身
的實時溫度變化，經調節儀（2）轉換為DC4-20mA的標準控制信號來控制氣動薄膜
調節閥（1）的開啟度，從而能直接對蒸汽、熱氣、熱油等介質的溫度實行自動PID
調節和控制，亦可使用在防止對過熱或熱交換場合。

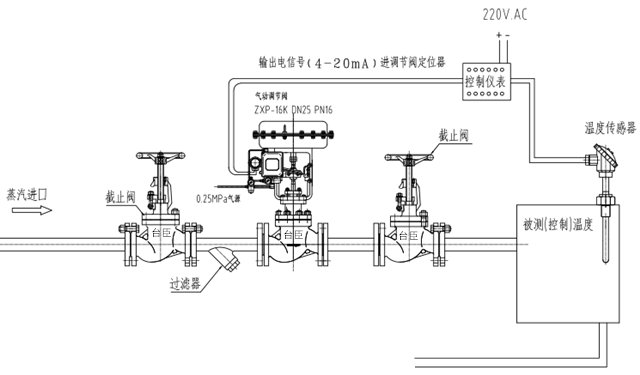

分體式氣動溫控閥、溫度控制方案圖：

1、氣動調節閥1a、過濾減壓器1b、電氣閥門定位器
2、NHR5000型調節儀3、PT-100傳感器4、手動閥
更多詳細、清楚的氣動溫控閥解決方案請向工作人員索要樣本資料。
氣動溫控閥-溫度調節閥接線說明：
1、調節儀（2）端子22、23、24接傳感器（3）3個接線端子（注意端子顏色）；
2、調節儀（2）端子25和端子26接氣動調節閥（1）的定位器（1b）接線端子；
3、調節儀（2）端子11和端子12接AC100~240V 50/60HZ電壓；
4、空氣過濾減壓器（1a）接0.4MPa清潔空氣。
注：①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關
注：①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、I、D值，即使用調節儀（2）自整定功能，具體操作步驟參見）自整定功能，具體操作步驟參見NHR5000型調節儀使用說明書（P17之7.3條）；
②由于調節儀（2）無防爆型，安裝在要求防爆場合必須將調節儀（2）置于防爆控制箱內或?qū)⒄{(diào)節儀（2）安裝在非防爆區，且調節儀（2）與調節閥（1）的控制信號線必須用屏蔽線（3芯、1.5平方）。

更多氣動溫控閥、溫度控制方案說明、可聯系臺臣閥門，讓我司為您合適的溫度解決方案。
