氣動流量調節閥簡介：
ZXP-L（L表示流量型）分體式氣動流量調節閥采用氣動單座調節閥(或防爆型氣動薄單座膜調節閥)+智能PID調節器+流量計及3芯屏蔽線等附件組成，是當下主流的流量控制方案。氣動流量調節閥具有高控制精度，流量范圍大、調節性能穩定，其控制精度遠超過常規自力式流量調節閥。下面臺臣介紹下氣動流量調節閥流量控制原理及接線說明。
氣動流量調節閥流量控制原理：
氣動流量調節閥采用自反饋系統（序號控制原理見下圖），通過流量計(4)采集被調介質流量的實時變化，經智能PID調節器轉換為DC4-20mA的標準控制信號來控制氣動流量調節閥(1)的開啟度，實現對介質流量的自動PID調節和控制，保證介質流量在合理控制范圍內，是管線中調流、穩流、降流等必須品。關于電動流量調節閥、自力式流量調節閥控制方案請在站內查看，或向工作人員索要樣本介紹。

氣動流量調節閥結構原理：
氣動流量調節閥是臺臣閥門針對流量控制研發的一款產品。它由氣動薄膜執行器及流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便，配合智能進口定位器，可實現調節精度+0.2%，在燃?xì)?、蒸汽、液體等場合中被大量的應用。臺臣閥門可根據流量大小選用，小流量用針式調節閥、正常流量單座調節閥、大流量用套筒或者雙座調節閥等。臺臣幫助客戶解決所有流量控制問題，為用戶提供合適的流量控制方案，從了解工況、選型、報價、供貨、安裝調試等，全方位滿足用戶需求，讓服務成為我司的真正優勢。

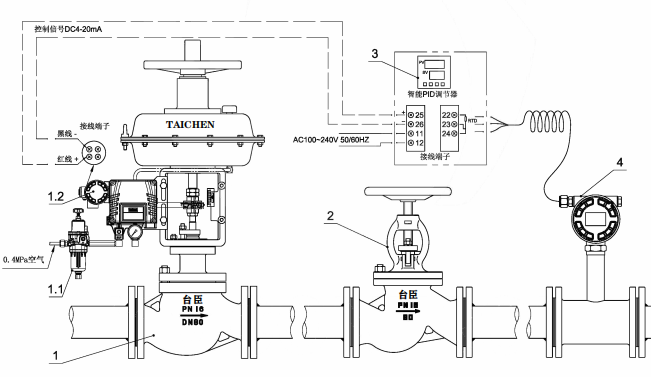

氣動流量調節閥控制原理圖：

1、氣動調節閥1.1、過濾減壓器1.2、電氣閥門定位器2、手動截止閥3、智能PID調節器4、法蘭式流量計
氣動流量調節閥接線說明:
1、智能PID調節器(3)端子22、23、24接流量計(4)的對應接線端子(注意端子顏色);
2、智能PID調節器(3)端子25和端子26接氣動調節閥(1)的定位器(1.2)接線端子;
3、智能PID調節器(3)端子11和端子12接AC100~240V 50/60HZ電壓;
4、空氣過濾減壓器(1.1)接0.4MPa清潔空氣。
注:①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、1、D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條);
②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或?qū)⑵浒惭b在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方)。
關于氣動流量調節閥-流量控制原理的更多技術參數、樣本、外形尺寸，或者選型、報價等相關問題，請聯系臺臣閥門，讓我們有機會為您服務。
